Elite street lighting

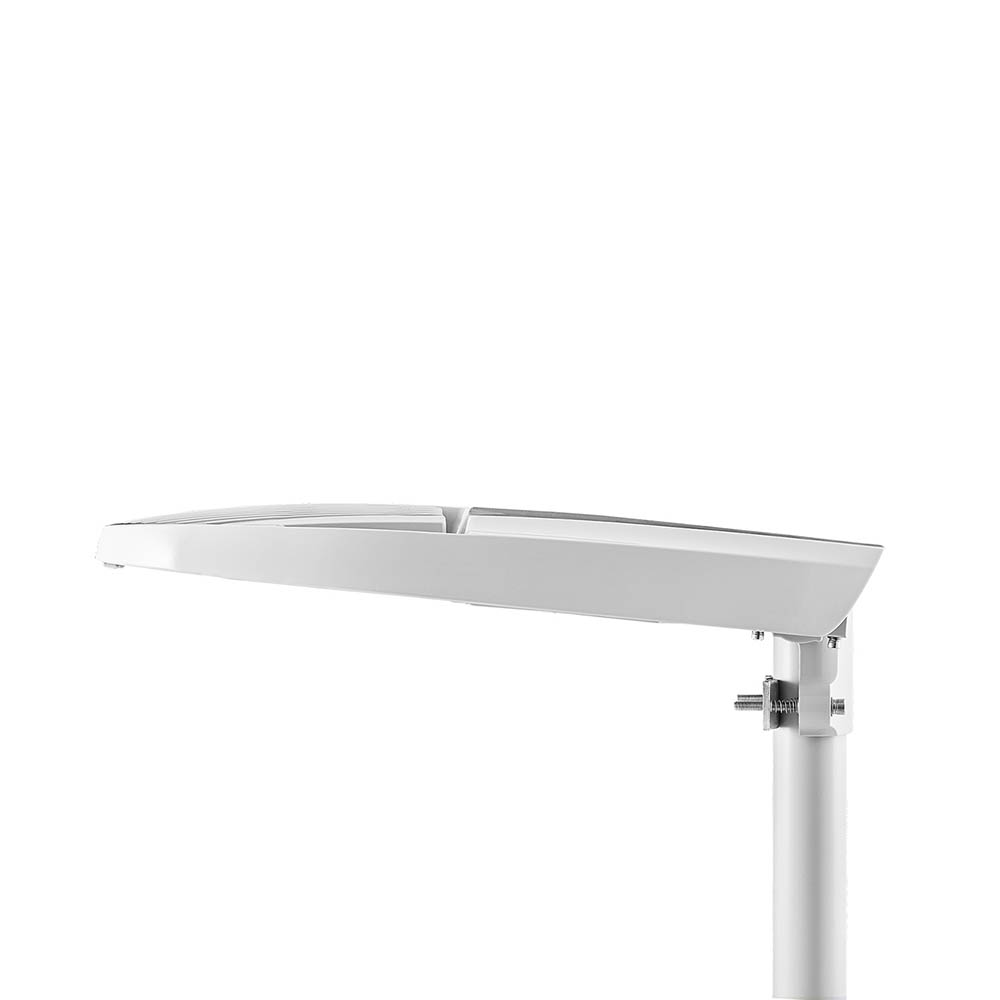

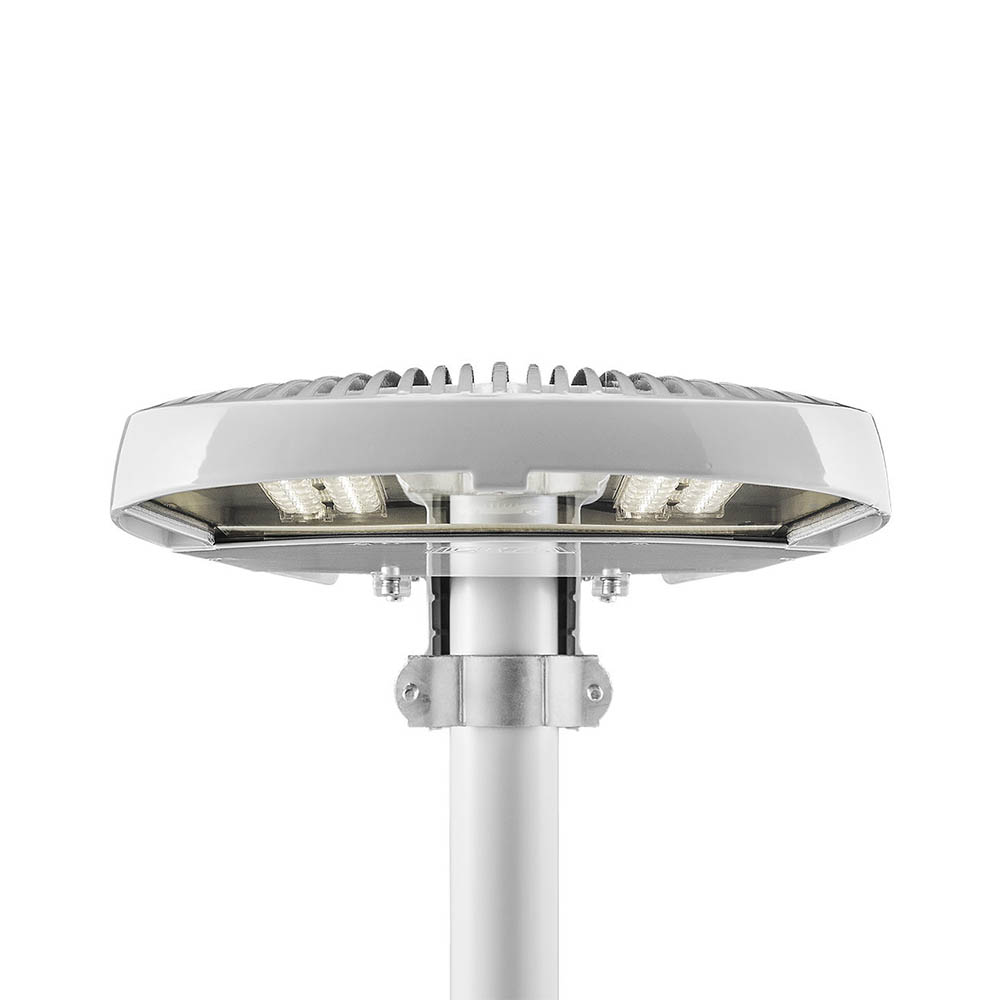

Elite Large

Uuden sukupolven tievalaisin

Elitessä yhdistyvät puhtaat linjat, funktionaalinen ulkoasu ja pohjoismainen design. Suunniteltu erityisesti tien varsille.

Tuotenro: 126002Sähkönumero: 4523941
Katso tekniset tiedot
Clear
Oikopolut:

Tuotekuvaus

Runko painevalettua alumiinia, iskunkestävä 5 mm tasolasi. Jauhemaalattu harmaaksi – RAL 7035, korroosioluokka C5. Valaisin on varustettu 2-5 LED-moduulilla. Eliten suunnittelussa on huomioitu maksimaalinen lämmönsiirtokyky ja pitkä käyttöikä. CLO – vakiovaloteho vakiona. Asennus täyttää EN 62471 -vaatimuksen biologisesta valoturvallisuudesta (EMF). 6kV ylijännitesuoja on integroitu.

Käyttökohteet

Muotoilunsa vuoksi Elite sopii useisiin eri käyttökohteisiin. Elite seinäkiinnityksellä on ihanteellinen käytettäväksi seinän valona rakennusten ja kasvien ympärillä. Katuvalo-optiikan ansiosta valaisin sopii käytettäväksi sekä kaupunki- että maaseututeillä, aluevalaistuksessa, pysäköintitiloissa, liikenneympyröissä ja muilla ulkoalueilla.

Tarvittaessa saatavilla

– NR – automaattinen yöhimmennys
– 10 kV ylijännitesuoja
– Vaihtoehtoiset tehoalueet ja valovirta
– Muut kaapelipituudet tai Wieland-pikaliitin
– Voidaan toimittaa kaikkien avoimien valonohjausjärjestelmien kanssa
– Katso erillinen tuotesivu epäsymmetrisestä versiosta

Comlight-ohjausjärjestelmä

Comlight-tievalaistuksen himmennysjärjestelmä sopii kaikkiin Elite-sarjan valaisimiin.
Ohjausjärjestelmä toimitetaan yhdessä valaisimen kanssa, ja asennetaan valaisinpylvääseen (varteen pystyasentoon). Valaisin on valmiiksi kaapeloitu ohjausta varten. Sopii yksittäiselle valaisimelle tai usean valaisimen järjestelmille. ”Lepotilassa” valaisin himmenee esim. 20% täydestä valaisintehosta. Palvelumaksuvapaa ohjaustapa.

Tekniset tiedot

Tarvittaessa saatavilla

– NR – automaattinen yöhimmennys
– 10 kV ylijännitesuoja
– Vaihtoehtoiset tehoalueet ja valovirta
– Muut kaapelipituudet tai Wieland-pikaliitin
– Voidaan toimittaa kaikkien avoimien valonohjausjärjestelmien kanssa
– Katso erillinen tuotesivu epäsymmetrisestä versiosta

Variantti
126002
126001
123700
123790
125999
125998
123800
123880
125996
125994
123890
123900
125992
125991
123920
123930
125989
125988
123950
123970
125986
125985
124180
124190
Sähkönumero Valolähde Valaisimen teho Värilämpötila Valaisimen valovirta Valaisimen valoteho Automaattinen yö-tila Ylijännitesuoja Värien toistoindeksi - Ra Käyttöikä (h) Tuulipinta-ala Paino (kg)
4523941 32LED 11500lm 75W 3000K 11557 lm 155 lm/W Ei 6kV SPD >70 100 000 0,0433m² 11,3kg
4523942 32LED 11500lm 75W 3000K 11557 lm 155 lm/W Kyllä 6kV SPD >70 100 000 0,0433m² 11,3kg
4523900 32LED 12000lm 75W 4000K 12004 lm 161 lm/W Ei 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
4523901 32LED 12000lm 75W 4000K 12004 lm 161 lm/W Kyllä 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
4523943 48LED 14000lm 90W 3000K 14233 lm 158 lm/W Ei 6kV SPD >70 100 000 0,0433m² 11,3kg
4523944 48LED 14000lm 90W 3000K 14233 lm 158 lm/W Kyllä 6kV SPD >70 100 000 0,0433m² 11,3kg
4523902 48LED 15000lm 90W 4000K 14896 lm 165 lm/W Ei 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
4523903 48LED 15000lm 90W 4000K 14896 lm 165 lm/W Kyllä 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
4523945 48LED 17000lm 113W 3000K 17132 lm 154 lm/W Ei 6kV SPD >70 100 000 0,0433m² 11,3kg
4523946 48LED 17000lm 113W 3000K 17132 lm 154 lm/W Kyllä 6kV SPD >70 100 000 0,0433m² 11,3kg
4523904 48LED 18000lm 113W 4000K 18127 lm 161 lm/W Ei 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
4523905 48LED 18000lm 113W 4000K 18127 lm 161 lm/W Kyllä 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
4523947 64LED 21000lm 132W 3000K 21084 lm 158 lm/W Ei 6kV SPD >70 100 000 0,0433m² 11,3kg
4523948 64LED 21000lm 132W 3000K 21084 lm 158 lm/W Kyllä 6kV SPD >70 100 000 0,0433m² 11,3kg
4523906 64LED 22000lm 132W 4000K 21872 lm 166 lm/W Ei 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
4523907 64LED 22000lm 132W 4000K 21872 lm 166 lm/W Kyllä 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
4523949 64LED 25000lm 167W 3000K 25195 lm 153 lm/W Ei 6kV SPD >70 100 000 0,0433m² 11,3kg
4523950 64LED 25000lm 167W 3000K 25195 lm 153 lm/W Kyllä 6kV SPD >70 100 000 0,0433m² 11,3kg
4523908 64LED 26000lm 167W 4000K 26516 lm 159 lm/W Ei 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
4523909 64LED 26000lm 167W 4000K 26516 lm 159 lm/W Kyllä 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
4523951 80LED 31500lm 217W 3000K 31401 lm 144 lm/W Ei 6kV SPD >70 100 000 0,0433m² 11,3kg
4523952 80LED 31500lm 217W 3000K 31401 lm 144 lm/W Kyllä 6kV SPD >70 100 000 0,0433m² 11,3kg
4523899 80LED 33000lm 217W 4000K 33392 lm 154 lm/W Ei 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
4523910 80LED 33000lm 217W 4000K 33392 lm 154 lm/W Kyllä 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg

Asennus

Valaisin toimitetaan 2×2,5mm2 kaapelilla, pituus 12m. Valaisimen kiinnityspidike on painevalettua alumiinia, ja sen lukitusmekanismi on liikkuva sopien asennettavaksi Ø40-76mm varren tai pylvään päähän. Valaisinta voidaan kallistaa 5o kerrallaan.

Ladattavat tiedostot

Tuotesivu (pdf)
Presentation leaflet (English) (pdf)
Photometrics ldt (zip)
Revit files rfa (zip)
Kunnossapito (pdf)
