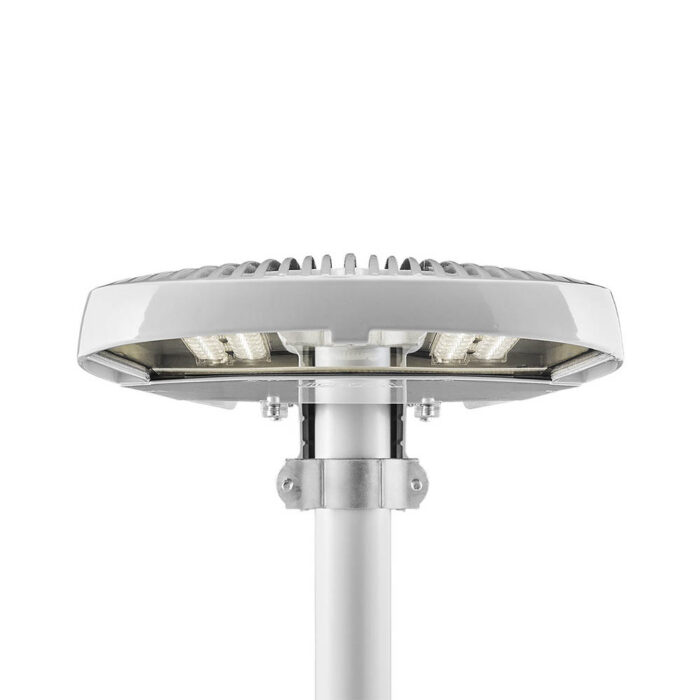

Elite large, i front

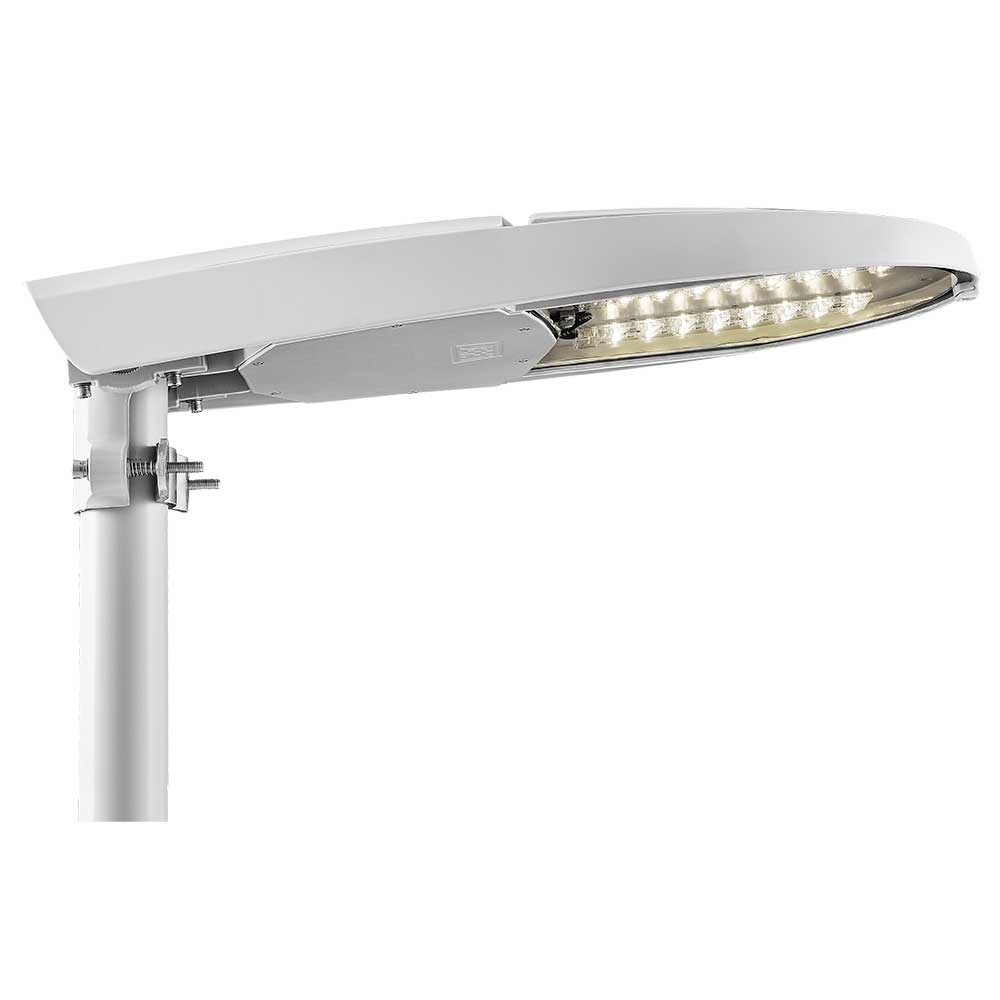

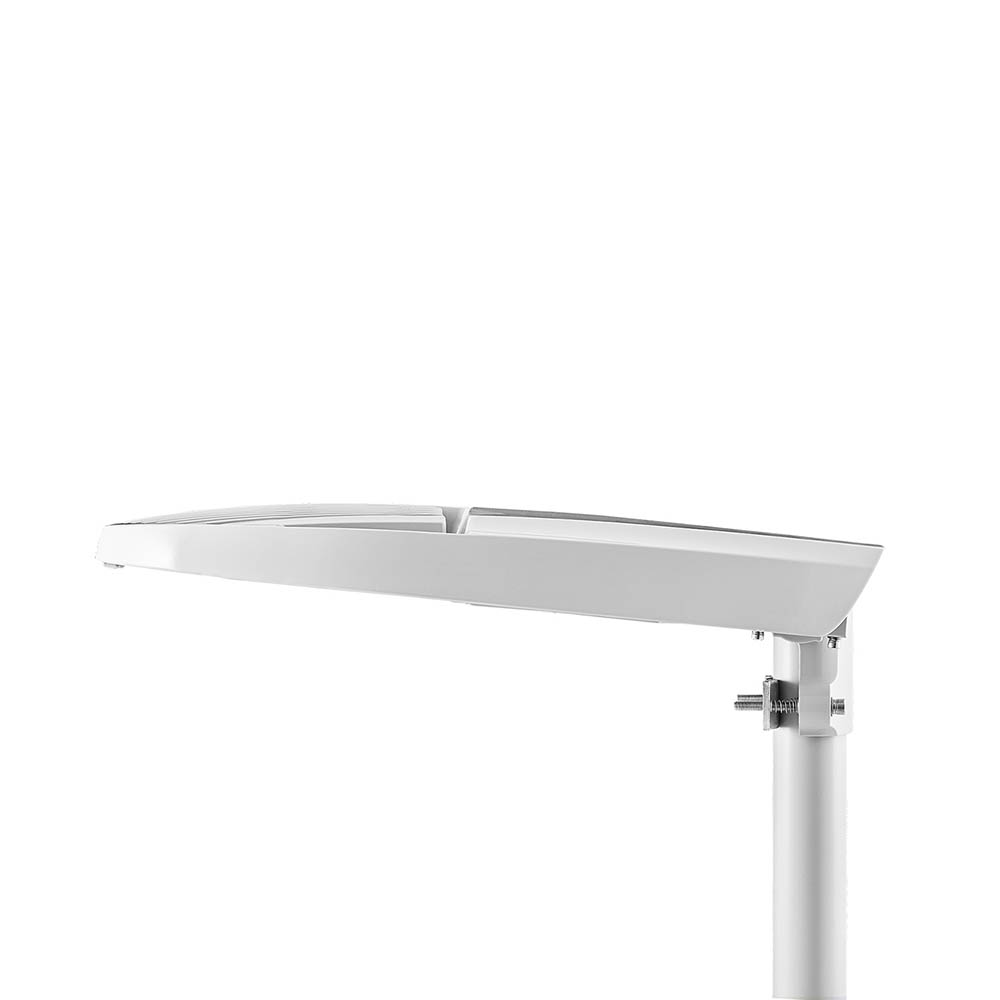

Elite large, i profil

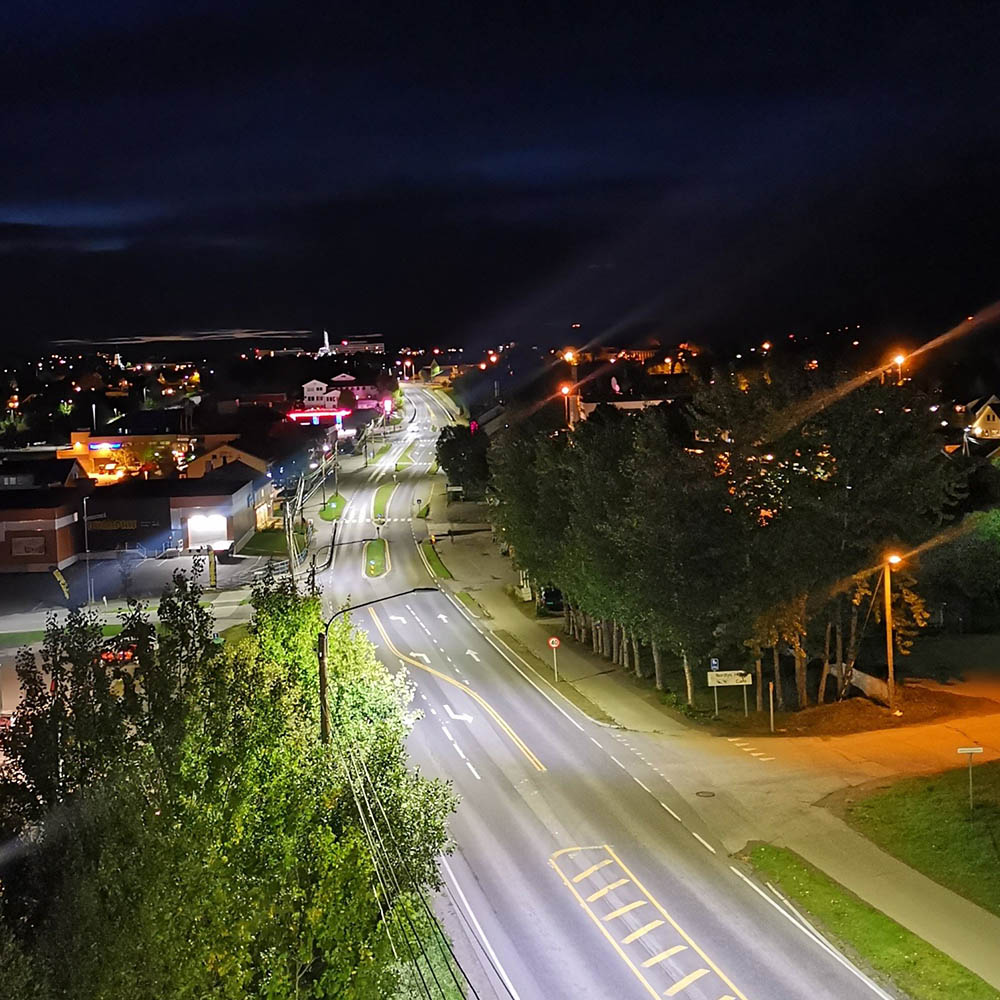

Elite på Tromøya i Agder

Elite Large

Gatelysarmatur

Elite large - 25% mer effektiv - Lettmontert armatur med universelt feste og ferdig påmontert kabel. Rene linjer og funksjonelt formspråk.

Art. nr: 126002El-nummer: 3135157
Tekniske detaljer
Nullstill
Snarveier:
LED IP66 IK08 CI-II CE

Beskrivelse

Elite Large er et kvalitetsprodukt som gir høy effektivitet og kort nedbetalingstid. Elite leveres med Konstantlys (CLO) som standard og leveres klar for installasjon med ferdig påmontert kabel og universelt feste. Alle komponenter er integrert i armaturen for å kunne oppnå full funksjonalitet, minimal byggehøyde og optimal kjøling. Elite krever ikke vedlikehold.

Armaturhus i presstøpt aluminium med slagfast 5mm planglass. Pulverlakkert grå RAL7035, korrosjonsklasse C5. Leveres med 2-5 LED-moduler. Elite er konstruert for maksimal varmeavgivelse og lang levetid. CLO – Constant Light Output er standard. Tilfredsstiller krav til EN 62471 fotobiologisk sikkerhet. Integrert 6kV overspenningsvern.

Bruksområder Elite Large

Takket være sin enkle design passer dette produktet i de fleste miljøer, både på nyanlegg og ved utskifting av eldre armaturer. Med veggfeste er Elite også mye brukt på vegg for belysning rundt bygg. Med gatelys-optikk er armaturen primært utviklet for kommunale veier, fylkes-, riks- og europaveier, samt områdebelysning av parkeringsplasser, rundkjøringer og uteområder.

Få gode tilbud og siste nytt ved å abonnere på vårt nyhetsbrev: abonner.

Teknisk informasjon

Tilbehør

125490 3135169 Baklysdeksel sett – Elite large

På forespørsel

– Automatisk nattsenking (NR – Night Reduction)
– 10kV overspenningsvern
– Tilpasset effekt/ytelse
– Andre kabellengder eller Wieland hurtigkobling
– Kan leveres med alle åpne systemer for lysstyring
– Se eget datablad for asymmetrisk lyskaster-versjon

For koblingsmateriell og annet tilbehør, se “Tilbehør” i menyen eller separate produktblad under nedlastinger.

Variant
126002
126001
123700
123790
125999
125998
123800
123880
125996
125994
123890
123900
125992
125991
123920
123930
125989
125988
123950
123970
125986
125985
124180
124190
El-nummer Lyskilde Armatureffekt Fargetemperatur Lysytelse armatur Lysutbytte armatur Automatisk nattsenking Overspenningsvern Fargeindex RA Levetid t Vindflate Vekt (kg)
3135157 32LED 11500lm 75W 3000K 11557 lm 155 lm/W Nei 6kV SPD >70 100 000 0,0433m² 11,3kg
3135158 32LED 11500lm 75W 3000K 11557 lm 155 lm/W Ja 6kV SPD >70 100 000 0,0433m² 11,3kg
3601080 32LED 12000lm 75W 4000K 12004 lm 161 lm/W Nei 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
3601081 32LED 12000lm 75W 4000K 12004 lm 161 lm/W Ja 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
3135159 48LED 14000lm 90W 3000K 14233 lm 158 lm/W Nei 6kV SPD >70 100 000 0,0433m² 11,3kg
3135160 48LED 14000lm 90W 3000K 14233 lm 158 lm/W Ja 6kV SPD >70 100 000 0,0433m² 11,3kg
3601082 48LED 15000lm 90W 4000K 14896 lm 165 lm/W Nei 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
3601083 48LED 15000lm 90W 4000K 14896 lm 165 lm/W Ja 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
3135161 48LED 17000lm 113W 3000K 17132 lm 154 lm/W Nei 6kV SPD >70 100 000 0,0433m² 11,3kg
3135162 48LED 17000lm 113W 3000K 17132 lm 154 lm/W Ja 6kV SPD >70 100 000 0,0433m² 11,3kg
3601084 48LED 18000lm 113W 4000K 18127 lm 161 lm/W Nei 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
3601085 48LED 18000lm 113W 4000K 18127 lm 161 lm/W Ja 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
3135163 64LED 21000lm 132W 3000K 21084 lm 158 lm/W Nei 6kV SPD >70 100 000 0,0433m² 11,3kg
3135164 64LED 21000lm 132W 3000K 21084 lm 158 lm/W Ja 6kV SPD >70 100 000 0,0433m² 11,3kg
3601086 64LED 22000lm 132W 4000K 21872 lm 166 lm/W Nei 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
3601087 64LED 22000lm 132W 4000K 21872 lm 166 lm/W Ja 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
3135165 64LED 25000lm 167W 3000K 25195 lm 153 lm/W Nei 6kV SPD >70 100 000 0,0433m² 11,3kg
3135166 64LED 25000lm 167W 3000K 25195 lm 153 lm/W Ja 6kV SPD >70 100 000 0,0433m² 11,3kg
3601088 64LED 26000lm 167W 4000K 26516 lm 159 lm/W Nei 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
3601089 64LED 26000lm 167W 4000K 26516 lm 159 lm/W Ja 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
3135167 80LED 31500lm 217W 3000K 31401 lm 144 lm/W Nei 6kV SPD >70 100 000 0,0433m² 11,3kg
3135168 80LED 31500lm 217W 3000K 31401 lm 144 lm/W Ja 6kV SPD >70 100 000 0,0433m² 11,3kg
3601090 80LED 33000lm 217W 4000K 33392 lm 154 lm/W Nei 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg
3601091 80LED 33000lm 217W 4000K 33392 lm 154 lm/W Ja 6kV SPD >70 100 000 L90B10 0,0433m² 11,3kg

Montering

Solid og universelt armaturfeste i støpt aluminium. Vendbart for montering på arm eller stolpetopp Ø40-76mm. Tiltbar i 5° trinn. Elite leveres som standard med påmontert 2×2,5 mm² kabel i 12m lengde.
