Lamps

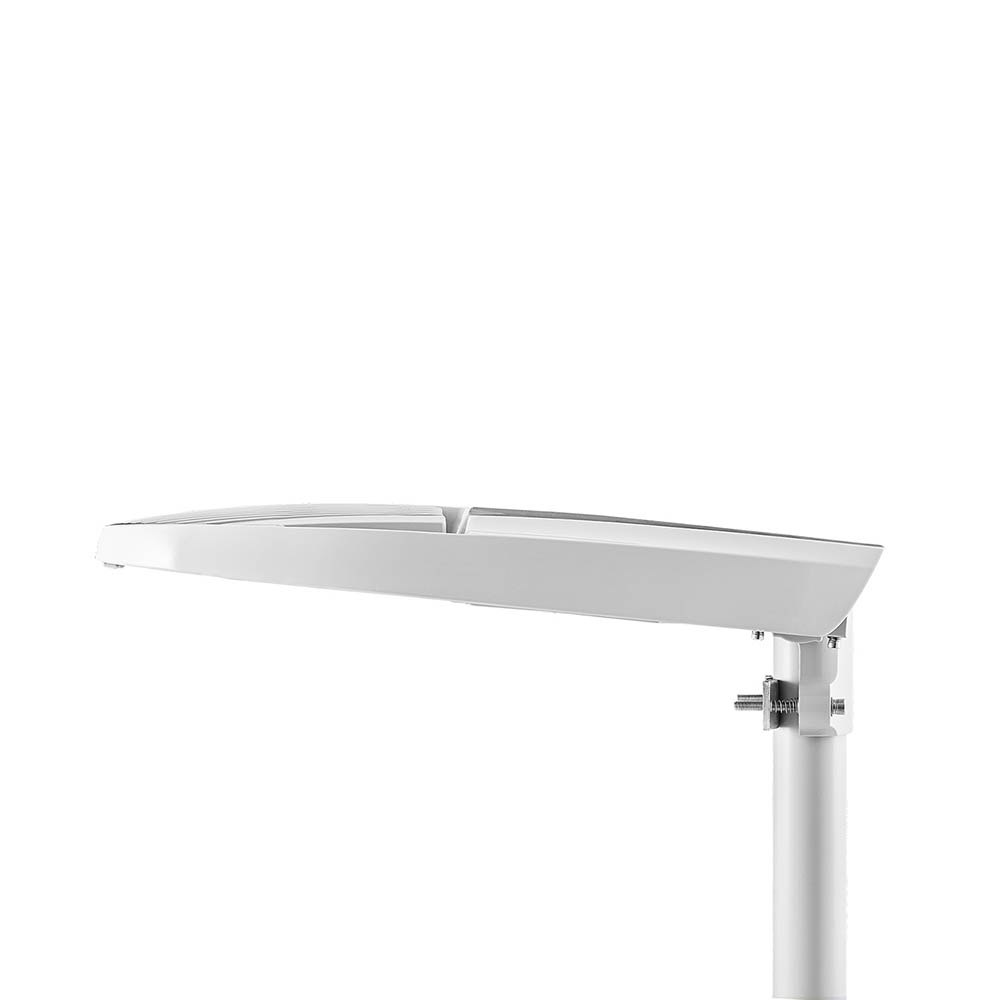

Elite large, i front
Elite large, i profil

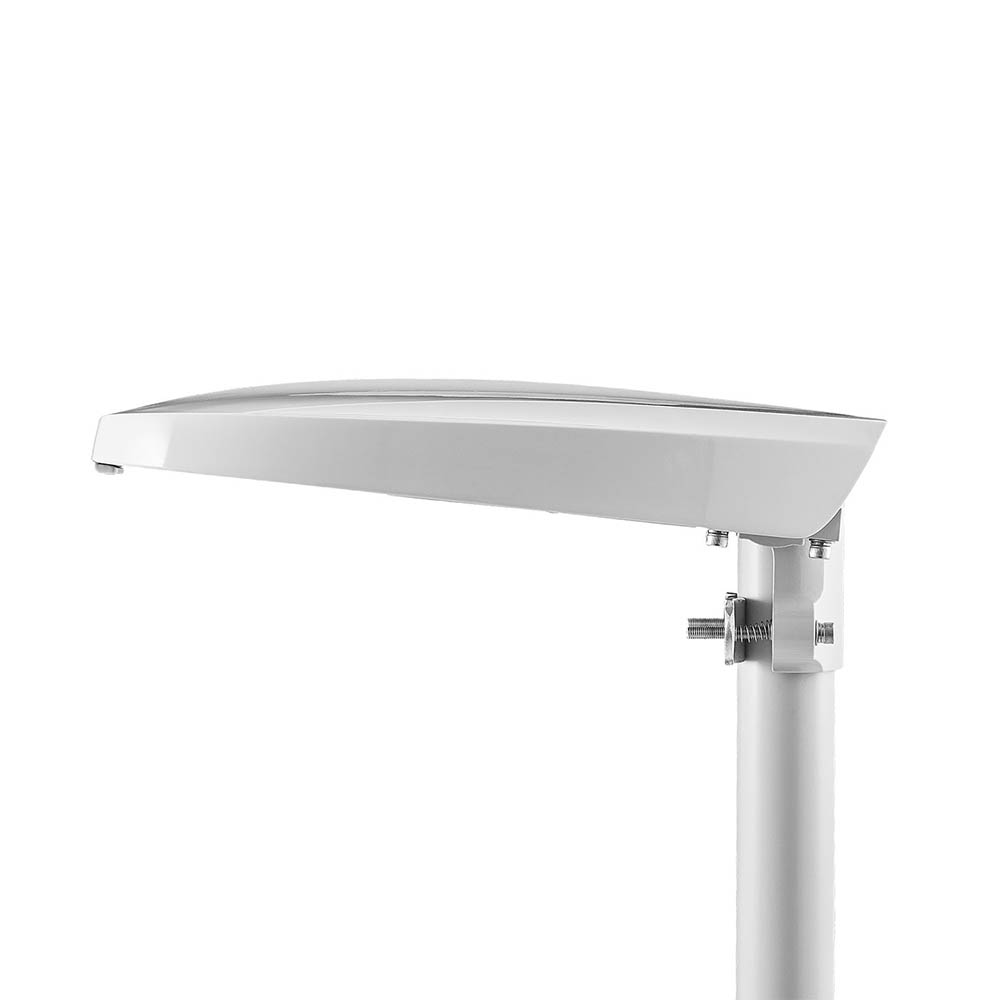

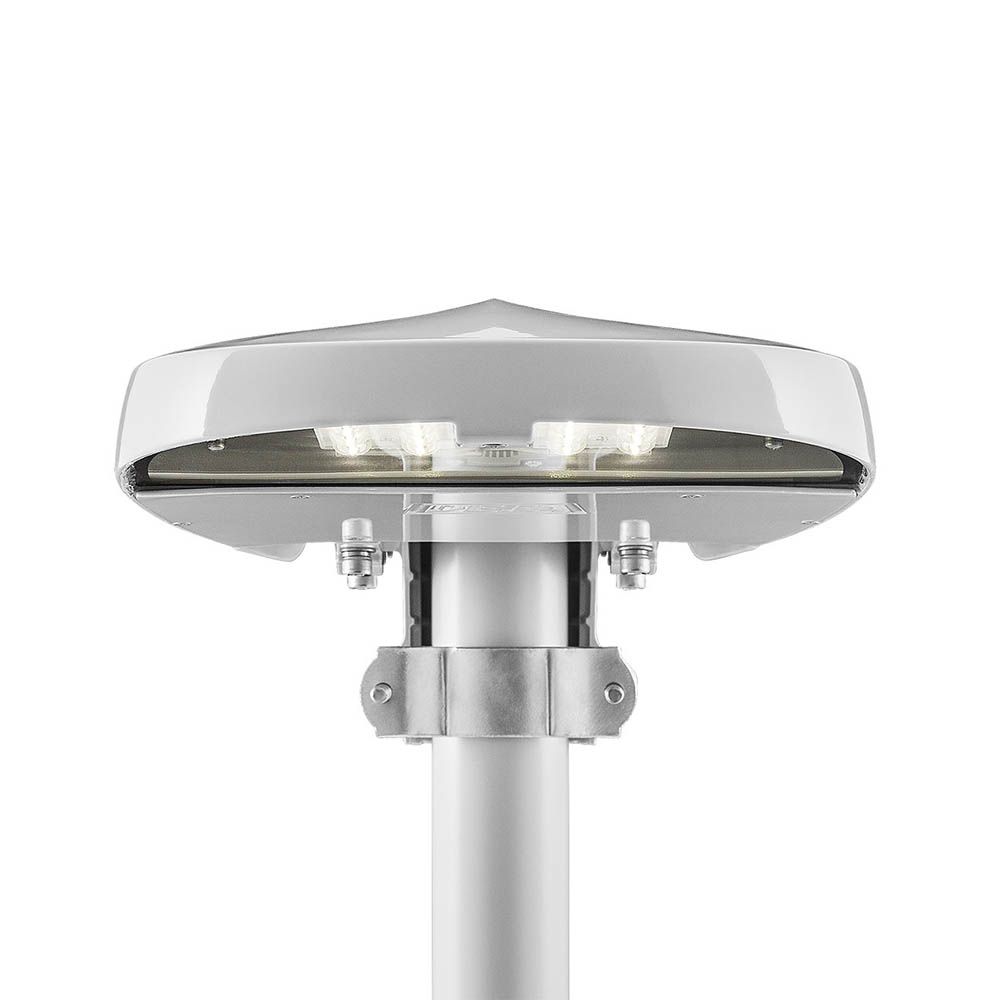

Elite small, i front
Elite small, i profil

Elite Asymmetrisk

LED strålkastare

Elite - rena linjer - funktionellt formspråk - anpassad för Skandinavien

Art. nr: 125964
Se specifikationer
Rensa
Genvägar:
Icon, LED Icon, IP66 Icon, CI-II Icon, IK08 Icon, CE

Beskrivning

Elite är en kvalitetsprodukt med högt ljusflöde och kort återbetalningstid. Elite levereras med konstantljus (CLO) som standard, färdig för installation med förmonterad kabel. Alla komponenter är integrerade i armaturen för att uppnå full funktionalitet, minimal bygghöjd och optimal kylning. Elite kräver inget underhåll.

Armaturhus i pressjuten aluminium med slagfast 5mm planglas. Pulverlackerad i grå RAL7035, korrosionsklass C5. Konstruerad för maximal värmeavledning och lång livslängd. CLO – Constant Light Output är standard. Godkänd enligt EN62471 fotobiologisk säkerhet. Integrerat 6kV överspänningsskydd.

Användningsområde

Armaturens design passar de flesta miljöer, både nya anläggningar och vid utbyte av gamla armaturer. Med väggfäste är Elite lämplig som fasadarmatur runt byggnader.
Med asymmetrisk strålkastaroptik är armaturen primärt utvecklad för intensivbelysning av övergångsställen och områdesbelysning av parkeringsplatser, närmiljöanläggningar och generella utomhusområden. Används ofta i kombination med Elite large och small i projekt med behov av en blandning av gatuljus och strålkastare där man önskar armaturer i likartad design.

Teknisk dokumentation

Tillbehör

123925  10kV överspänningsskydd med LED indikator
122520  Fotocell kit – skymningsrelä (kun för Elite small)
119012  Armaturfäste för vägg – Ø48×200 mm – 10o

På förfrågan

– Förprogrammerad nattsänkning (NR – Night Reduction),
– 10kV överspänningsskydd
– Anpassad effekt/ljusflöde
– Andra kabellängder eller Wielandkopplingar
– Kan levereras för alla öppna ljusstyrningssystem
– Se separat produktblad för asymmetrisk ljusbild
– Zhaga connector

För kopplingsmateriell och annat tillbehör, se produktgruppen «Tillbehör» eller separata produktblad under Dokumentation!

Variant
125964
125963
122130
125983
125982
123910
124220
E-nummer Version Ljuskälla Armatureffekt Färgtemperatur Styrning Färgåtergivningsindex - RA Livslängd t Vindfång Vikt (kg)
Small 32LED 8600lm 110W Asym 4000K No >70 L90B10 100.000 0,032 m² 6kg
Small 32LED 8600lm 56W Asym 3000K 2xZhaga >70 L90B10 100.000 0,032 m² 6kg
Small 32LED 9000lm 56W Asym 4000K No >70 L90B10 100.000 0,032 m² 6kg
Large 32LED 8600lm 110W Asym 4000K No >70 L90B10 100.000 0,032 m² 11,3kg
Large 48LED 17000lm 110W Asym 3000K 2xZhaga >70 L90B10 100.000 0,0433m² 11,3kg
7728230 Large 48LED 18000lm 110W Asym 4000K No >70 L90B10 100.000 0,0433m² 11,3kg
Large 48LED 18000lm 110W Asym 4000K 2xZhaga >70 L90B10 100.000 0,0433m² 11,3kg

Montering

Armaturfäste i aluminium passar på arm eller stolptopp Ø40-76mm. Ställbart i steg om 5°. Elite levereras med förmonterad kabel 2×2,5 mm² 12m för large och 8m för small.

Dokumentation

Produktblad (pdf)
Broschyr utomhusbelysning (pdf)
Fästen och Armar (pdf)
Kopplingar (pdf)
Montageanvisning Larelboks (pdf)
Ljusfiler ldt (zip)
Revitfiler rfa (zip)
Underhåll (pdf)
