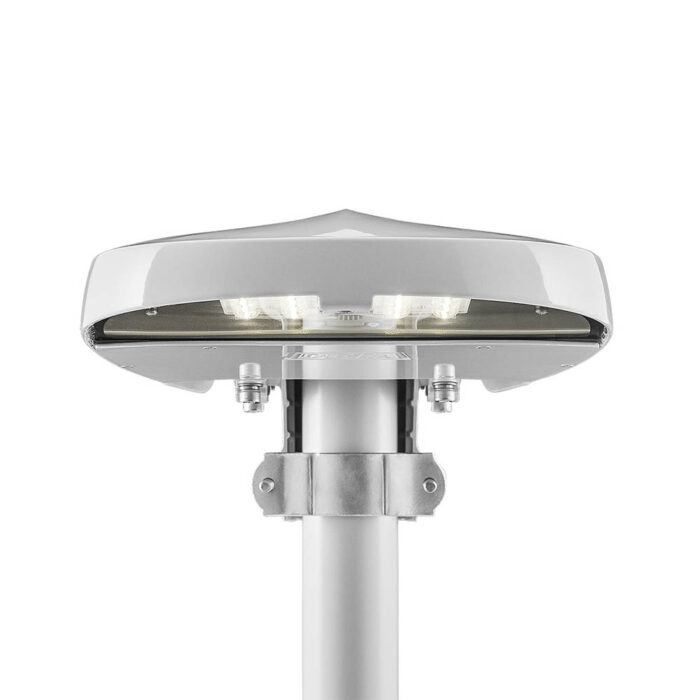

Elite small, i front

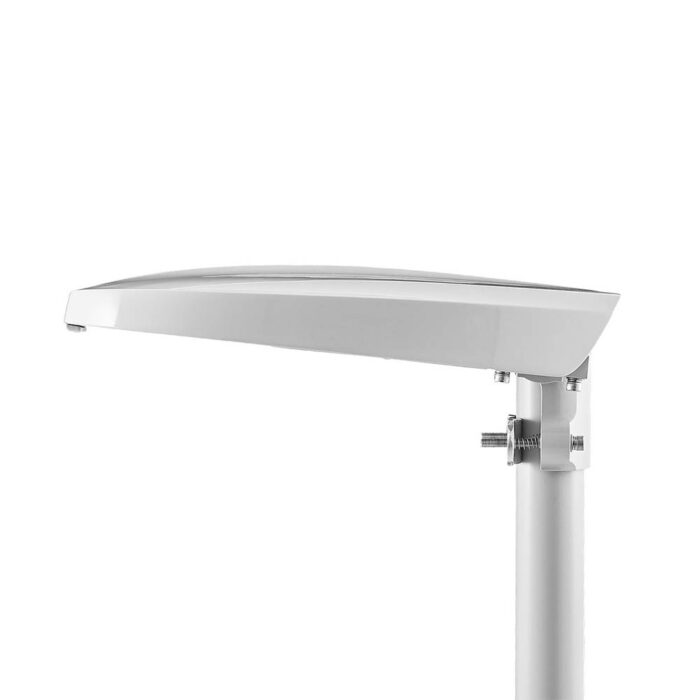

Elite small, i profil
Elite small i elljusspår
Elite small i elljusspår

Elite small

Gatljusarmatur

Elite small - 25% mer effektiv - flera nya versioner.

Art. nr: 125966
Se specifikationer
Rensa
Genvägar:
Icon, LED Icon, IP66 Icon, IK08 Icon, CI-II Icon, CE

Beskrivning

Elite small är en kvalitetsprodukt med högt ljusflöde och kort återbetalningstid. Elite levereras med konstantljus (CLO) som standard, färdig för installation med förmonterad kabel. Alla komponenter är integrerade i armaturen för att uppnå full funktionalitet, minimal bygghöjd och optimal kylning. Elite kräver inget underhåll.

Armaturhus i pressjuten aluminium med slagfast 5mm planglas. Pulverlackerad i grå RAL7035, korrosionsklass C5. Slät yta utan kylflänsar. Konstruerad för maximal värmeavledning och lång livslängd. CLO – Constant Light Output är standard. Godkänd enligt EN62471 fotobiologisk säkerhet. Integrerat 6kV överspänningsskydd.

Användningsområde

Armaturens design passar de flesta miljöer, både nya anläggningar och vid utbyte av gamla armaturer. Med väggfäste är Elite lämplig som fasadarmatur runt byggnader.
Med gatuljusoptik är armaturen primärt utvecklad för kommunala vägar, lokalgator, GC-vägar, elljusspår, parkeringsplatser etc.

Video:

Teknisk dokumentation

Tillbehör

122520   Fotocell kit – skymningsrelä
123925   10kV överspänningsskydd med LED indikator
125510 Bakljus täcke kit – Elite small

På förfrågan

– 10kV överspänningsskydd
– Anpassad effekt/ljusflöde
– Andra kabellängder eller Wielandkopplingar
– Kan levereras för alla öppna ljusstyrningssystem
– Nattsänkning med andra nivåer/tider
– Fotocell kit
– Zhaga connector

För kopplingsmateriell och annat tillbehör, se produktgruppen «Tillbehör» eller separata produktblad under Dokumentation!

Variant
125966
123590
125978
125977
123610
123560
125975
125973
123620
123630
125970
125969
123670
123680
E-nummer Ljuskälla Armatureffekt Färgtemperatur Ljusflöde armatur Ljusutbyte armatur Automatisk nattreducering Överspänningsskydd Färgåtergivningsindex - RA Livslängd t Vindfång Vikt (kg)
8LED 2100lm 15W 3000K 2110 lm 140 lm/W Nej 6kV SPD >70 100 000 0,032 m² 6kg
7728199 8LED 2100lm 15W 4000K 2110 lm 140 lm/W Nej 6kV SPD >70 100 000 L90B10 0,032 m² 6kg
16LED 4200lm 28W 3000K 4247 lm 150 lm/W Nej 6kV SPD >70 100 000 0,032 m² 6kg
16LED 4200lm 28W 3000K 4247 lm 150 lm/W Ja 6kV SPD >70 100 000 0,032 m² 6kg
7728202 16LED 4400lm 28W 4000K 4397 lm 157 lm/W Nej 6kV SPD >70 100 000 L90B10 0,032 m² 6kg
7728203 16LED 4400lm 28W 4000K 4397 lm 157 lm/W Ja 6kV SPD >70 100 000 L90B10 0,032 m² 6kg
24LED 6200lm 41W 3000K 6357 lm 153 lm/W Nej 6kV SPD >70 100 000 0,032 m² 6kg
24LED 6200lm 41W 3000K 6357 lm 153 lm/W Ja 6kV SPD >70 100 000 0,032 m² 6kg
7728206 24LED 6600lm 41W 4000K 6606 lm 161 lm/W Nej 6kV SPD >70 100 000 L90B10 0,032 m² 6kg
7728207 24LED 6600lm 41W 4000K 6606 lm 161 lm/W Ja 6kV SPD >70 100 000 L90B10 0,032 m² 6kg
32LED 8600lm 56W 3000K 8651 lm 152 lm/W Nej 6kV SPD >70 100 000 0,032 m² 6kg
32LED 8600lm 56W 3000K 8651 lm 152 lm/W Ja 6kV SPD >70 100 000 0,032 m² 6kg
7728208 32LED 9000lm 56W 4000K 9042 lm 159 lm/W Nej 6kV SPD >70 100 000 L90B10 0,032 m² 6kg
7728209 32LED 9000lm 56W 4000K 9042 lm 159 lm/W Ja 6kV SPD >70 100 000 L90B10 0,032 m² 6kg

Montering

Armaturfäste i aluminium passar på arm eller stolptopp Ø40-76mm. Ställbart i steg om 5°. Elite levereras med förmonterad kabel 2×2,5 mm² 8m.
