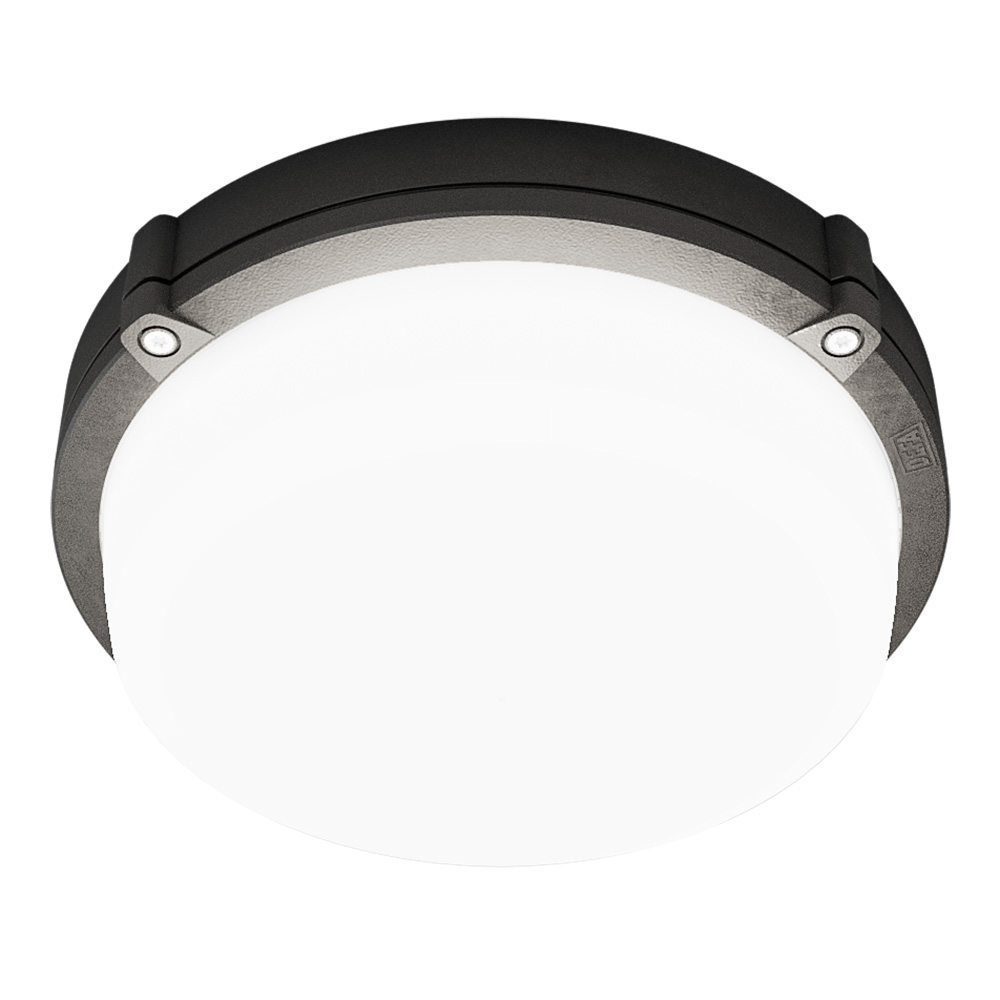

Protect 2.0

Vandalsäker IP65-armatur

Vandalsäker kvalitetsarmatur med flexibel styrning, flimmerfritt ljus, 15 års skydd mot C5-korrosion och marknadens lägsta bygghöjd.

Art. nr: 122820E-nummer: 7704223
Se specifikationer
Rensa
Genvägar:
Icon, LED Icon, IP65 Icon, IK10 Icon, CI-I Icon, CI-II sensor cell logo dali Icon, Glow 850 Icon, CE

Beskrivning

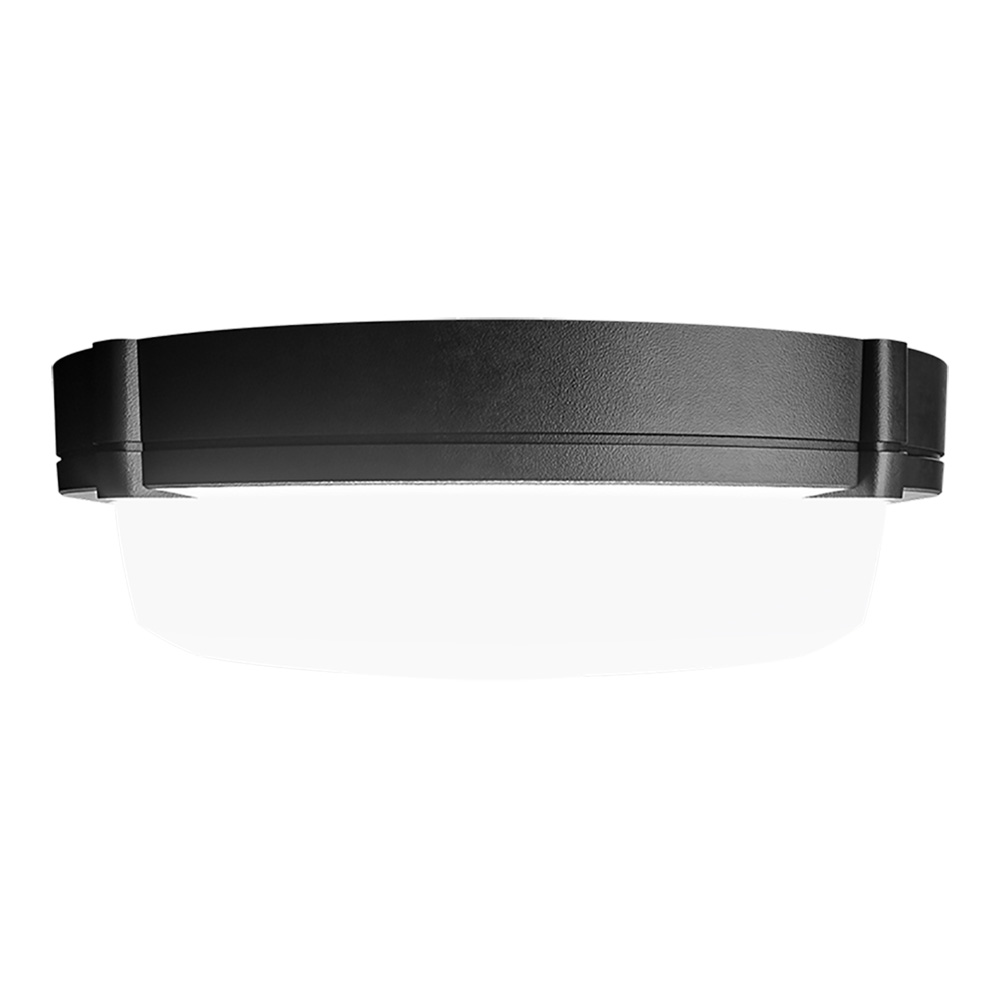

Protect 2.0 är en mycket användbar vandalsäker armatur med flimmerfritt ljus och flexibla styrlösningar. Den kan användas både utomhus och inomhus.

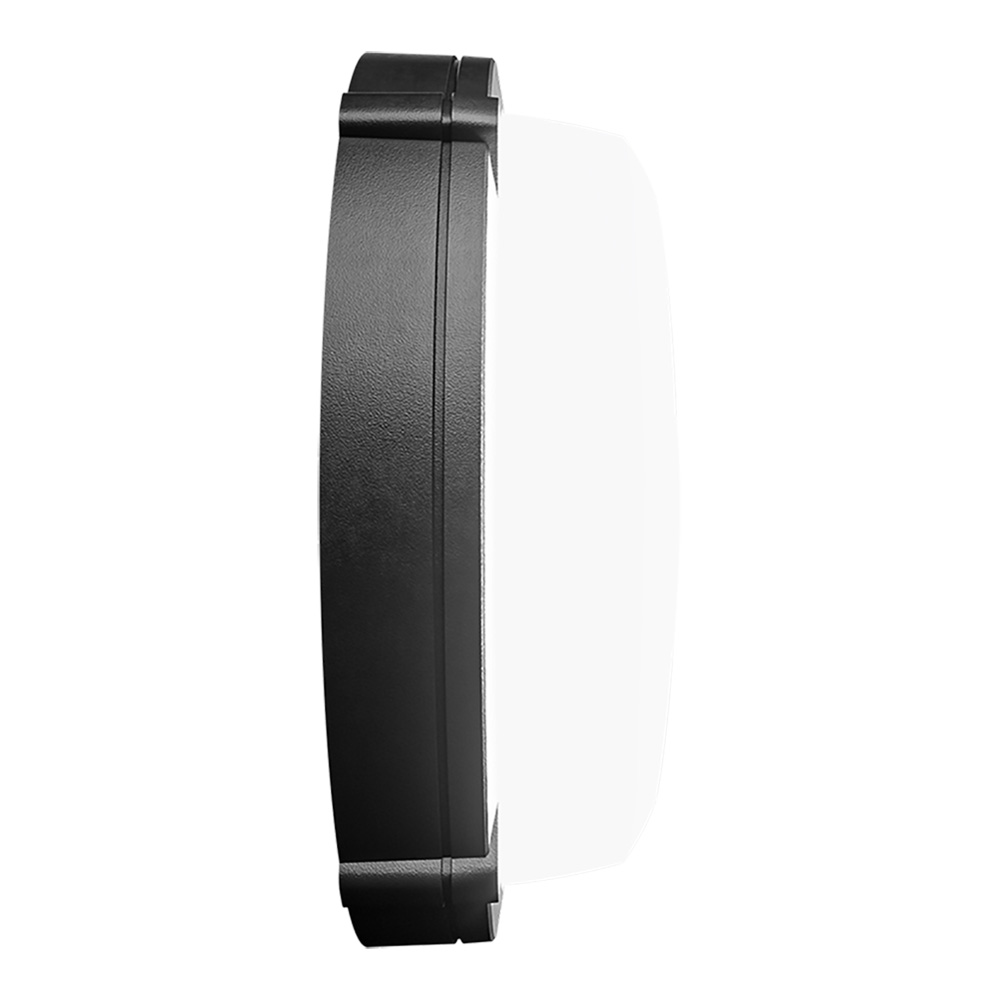

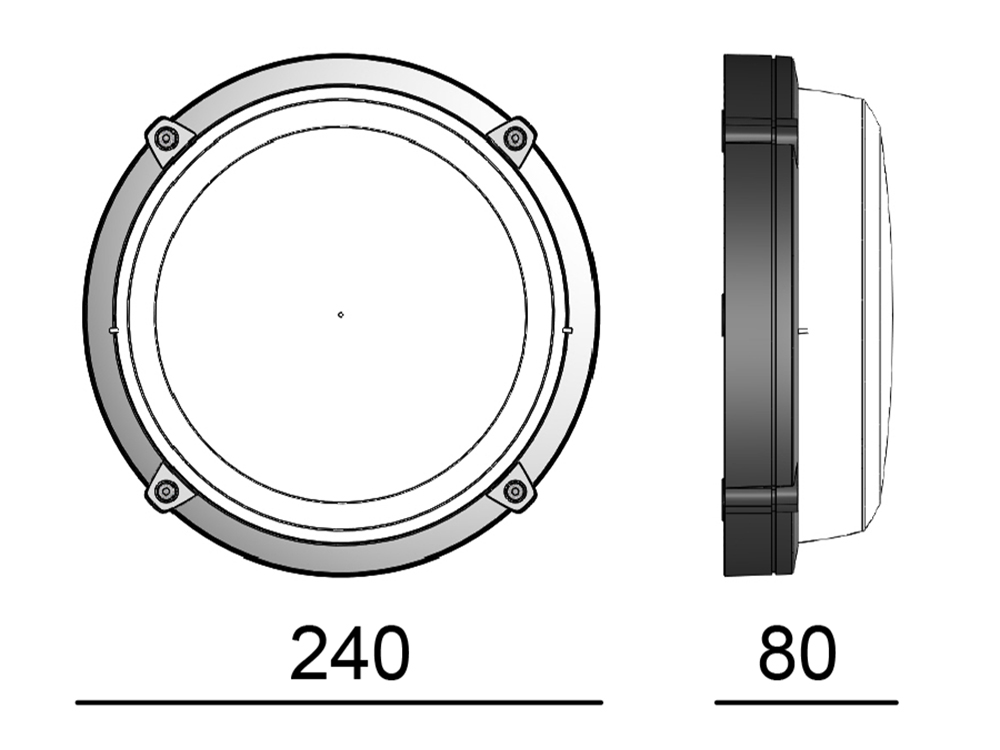

Protect 2.0 har mycket låg bygghöjd och kommer i små lådor som gör det enkelt att transportera den i större antal. Produkten är underhållsfri och de lackerade versionerna är skyddade mot C5-korrosion i 15 år.

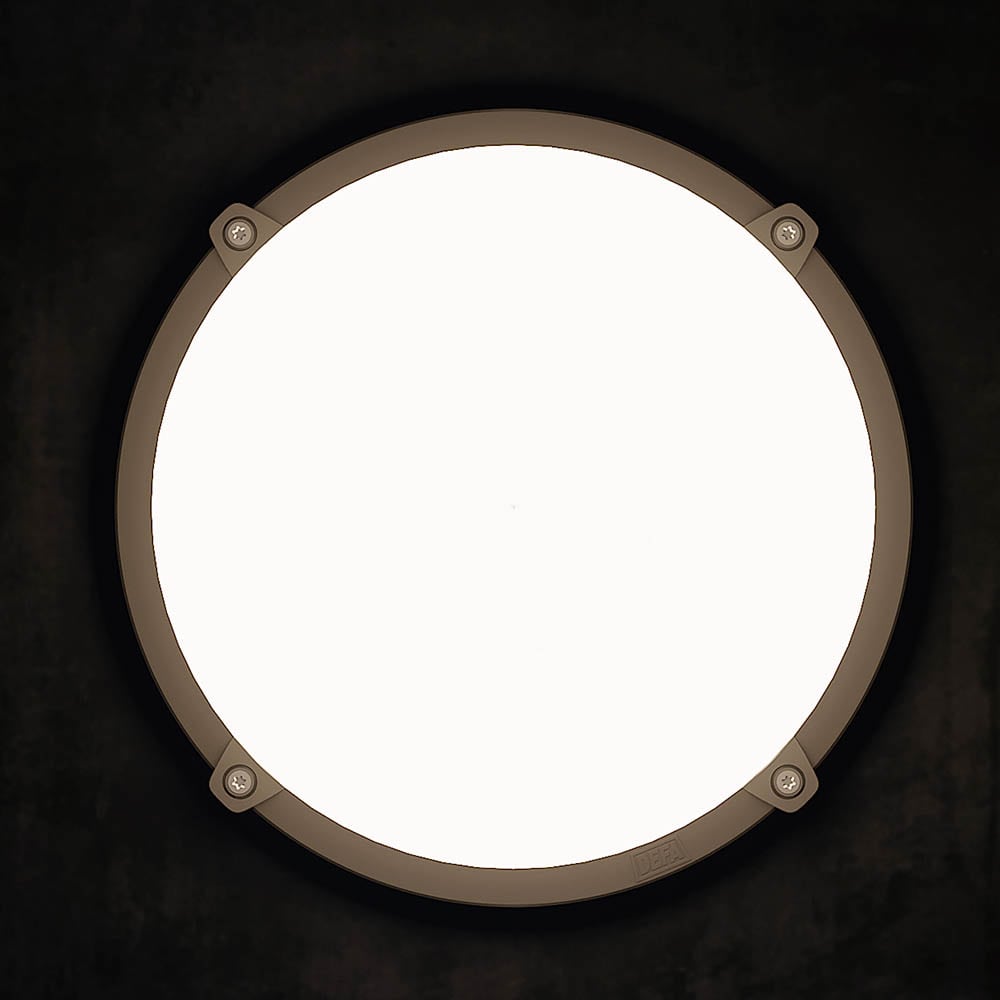

LED-modulernas unika design ger en helt jämn ljusyta, utan skuggor eller hotspots. Den släta ytan förhindrar att damm och smuts ansamlas på ljusytan över tid.

Konstruktion

Stomme och dekor av gjuten aluminium. De pulverlackerade versionerna har korrosionsklass C5. Skärm av opal UV-beständig och slagtålig polykarbonat. Dekoren fästs med 4 st rostfria Deltaseal-behandlade torxskruvar. DC-drivmotor som ger ett flimmerfritt ljus. IP65, IK10, klass II, Radar, Twilight och DALI-versioner klass I.

Sensor (Radar)

Känsligheten kan ställas in på mikrovågssensorn. På samma sätt kan efterbrinntiden (belysningstid efter registrerad rörelse) justeras (5 sek – 25 min.). På sensorn finns även en inställning för dagsljussensor (2 – 30 lux). Radar-versionen kan även användas som master för andra armaturer. När alla ingående armaturer är LED-varianter kan även master-master eller master-slave-master användas.

Fotocell (Twilight)

Med DIP-brytare på dagsljussensorn anpassas luxnivån efter det naturliga ljuset. Lampan förblir avstängd om dagsljusnivån är tillräckligt hög (över den inställda nivån). Vid lägre dagsljusnivå tänds armaturen automatiskt.

LightAdjust – justerbart ljus

På armaturer markerade med LightAdjust finns en inställning som ger möjligheten att ställa önskad ljusnivå. Vid leverans är armaturen inställd på högsta nivå.

Användningsområden

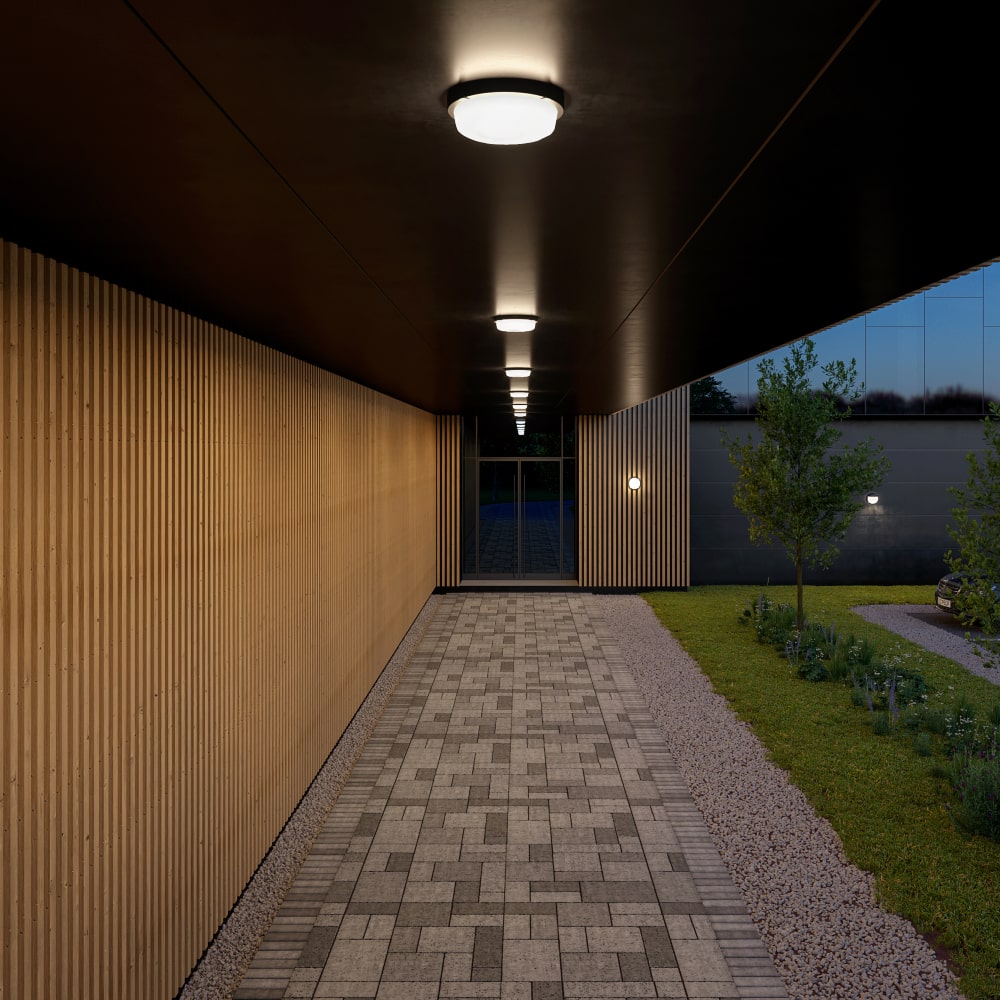

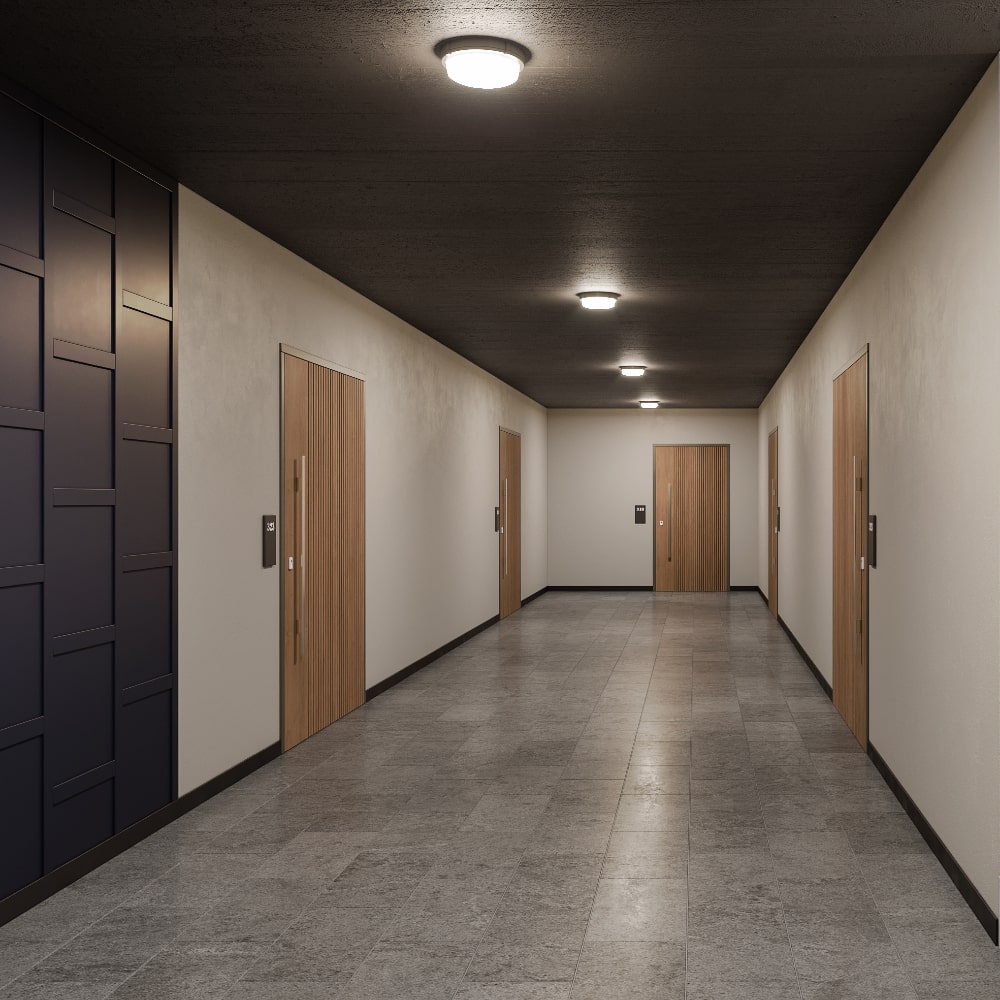

Fasader, entrépartier, gångvägar och tunnlar m.m.

Teknisk dokumentation

Tillbehör

105289 7533680 Husnummerskylt Vit
111437 7533533 Husnummerskylt Svart

Variant
122820
122821
122822
122829
122830
122831
122838
122839
122840
122847
122848
122849
122856
122857
122858
122865
122866
122867
122874
122875
122876
122883
122884
122885
E-nummer Färg Styrning LightAdjust Färgtemperatur Armatureffekt Ljusflöde armatur Ljusutbyte armatur Skyddsklass Färgåtergivningsindex - RA Färgtolerans MacAdam Livslängd t Vikt (kg)
7704223 Vit No LightAdjust 3000K 8W 647 lm 90 lm/W II >70 4 L80B10 100.000 1,1 kg
7704224 Svart No LightAdjust 3000K 8W 647 lm 90 lm/W II >70 4 L80B10 100.000 1,1 kg
7704225 Alu No LightAdjust 3000K 8W 582 lm 80 lm/W II >70 4 L80B10 100.000 1,1 kg
7704226 Vit No LightAdjust 4000K 8W 689 lm 93 lm/W II >70 4 L80B10 100.000 1,1 kg
7704227 Svart No LightAdjust 4000K 8W 689 lm 93 lm/W II >70 4 L80B10 100.000 1,1 kg
7704228 Alu No LightAdjust 4000K 8W 620 lm 85 lm/W II >70 4 L80B10 100.000 1,1 kg
7704229 Vit Sensor LightAdjust 3000K 8W 647 lm 90 lm/W I >70 4 L80B10 100.000 1,2 kg
7704230 Svart Sensor LightAdjust 3000K 8W 647 lm 90 lm/W I >70 4 L80B10 100.000 1,2 kg
7704231 Alu Sensor LightAdjust 3000K 8W 582 lm 80 lm/W I >70 4 L80B10 100.000 1,2 kg
7704232 Vit Sensor LightAdjust 4000K 8W 689 lm 93 lm/W I >70 4 L80B10 100.000 1,2 kg
7704233 Svart Sensor LightAdjust 4000K 8W 689 lm 93 lm/W I >70 4 L80B10 100.000 1,2 kg
7704234 Alu Sensor LightAdjust 4000K 8W 620 lm 85 lm/W I >70 4 L80B10 100.000 1,2 kg
7704235 Vit Twilight LightAdjust 3000K 8W 647 lm 90 lm/W I >70 4 L80B10 100.000 1,2 kg
7704236 Svart Twilight LightAdjust 3000K 8W 647 lm 90 lm/W I >70 4 L80B10 100.000 1,2 kg
7704237 Alu Twilight LightAdjust 3000K 8W 582 lm 80 lm/W I >70 4 L80B10 100.000 1,2 kg
7704238 Vit Twilight LightAdjust 4000K 8W 689 lm 93 lm/W I >70 4 L80B10 100.000 1,2 kg
7704239 Svart Twilight LightAdjust 4000K 8W 689 lm 93 lm/W I >70 4 L80B10 100.000 1,2 kg
7704240 Alu Twilight LightAdjust 4000K 8W 620 lm 85 lm/W I >70 4 L80B10 100.000 1,2 kg
7704241 Vit DALI No 3000K 8W 647 lm 90 lm/W I >70 4 L80B10 100.000 1,1 kg
7704242 Svart DALI No 3000K 8W 647 lm 90 lm/W I >70 4 L80B10 100.000 1,1 kg
7704243 Alu DALI No 3000K 8W 582 lm 80 lm/W I >70 4 L80B10 100.000 1,1 kg
7704244 Vit DALI No 4000K 8W 689 lm 93 lm/W I >70 4 L80B10 100.000 1,1 kg
7704245 Svart DALI No 4000K 8W 689 lm 93 lm/W I >70 4 L80B10 100.000 1,1 kg
7704246 Alu DALI No 4000K 8W 620 lm 85 lm/W I >70 4 L80B10 100.000 1,1 kg

Montering

Monteras direkt i taket eller på väggen. Pollarmontage, se Arc.
Armaturen har samma hålbild (skruvhål) som tidligare version (efter 1998).

Anslutning

Både för utanpåliggande och dold installation. Insticksklämma 3x2x2,5 mm², DALI versjon 5x2x2,5 mm², alla versioner kan vidarekopplas. Två hål i armaturens botten för kabelgenomföring, med tätningsnippel.
